中小型三相異步電動機能效限定值及能效等級GB 18613-2012 ，2012年5月11日發布2012年9月1日實施

前言

本標準的4.3為強制性的，其余為推薦性的。

本標準按照GB/T 1.1  2009給出的規則起草。

本標準代替GB 18163-2006中小型三相異步電動機能效限定值及能效等級》，

與GB 18163-2006相比主要變化如下：

---標準的額定功率范圍從原標準的0.55W-315W改為0.75W-375W;

---相應提高了各級電動機能效指標；

 ---試驗方法按GB/T 1032中的B法

---測量輸入輸出功率的損耗分析法測量；

---取消了電動機在75%額定輸出功率下效率要求；

---取消了原標準4.5.2對功率因數的要求；

---取消了原標準第6章對能效等級備注的要求。

本標準參考了IEC 60034-30《單速三相籠型感應電動機效率分級》。

本標準由國家發展和改革委員會環境和資源綜合利用司提出。

本標準由全國能源基礎與管理標準化技術委員會（SAC/TC20）歸口。

本標準主要起草人：趙妖進、李秀英、楊盛成、吳國華、周守廉、趙凱、楊

旭、李梅蘭、倪立新、許立、張新、王根。

本標準所代替標準的歷次版本發布情況為：

--- GB 18163-2002；

--- GB 18163-2006。

引言

  為使我國電動機效率水平符合國際標準的要求，本次修訂GB 18163時參考了IEC 60034-30《單速三相籠型感應電動機效率分級》國際標準，GB 18163中電動機額定功率和電動機極數的范圍與IEC 60034-30保持一致，GB 18163規定的能效3級的效率值與IEC 60034-30的IE2保持一致，GB 18163規定的能效2級的效率值與IEC 60034-30的IE3保持一致，GB 18163規定的能效1級的效率值與IEC 60034-31的附錄A中的推薦表保持一致。

中小型三相異步電動機能效限定值及能效等級

1 范圍

   本標準規定了中小型三相異步電動機（以下簡稱電動機）的能效等級、能效限定值、目標能效限定值、節能評價值和試驗方法。

   本標準適用于1000V及以下的電壓，50Hz三相交流電源供電，額定功率在0.75-375KW范圍內，極數為2級、4級和6級，單速封閉自扇冷式、N設計、連續工作制的一般用途電動機或一般用途防爆電動機。

2 規范性引用文件

  下列文件對于本文件的應用是必不可少的。

  凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其*新版本（包括所有修改單）適用于本文件。

GB 755-2008   旋轉電機 定額和性能（IEC 60034-1 2004IDT）

GB/T 5171  小功率電動機通用技術條件

GB/T 1032  三相異步電動機試驗方法

3 術語和定義

下列術語和定義適用于本文件。

3.1 電動機能效限定值

在標準規定測試條件下，允許電動機效率*低的標準值。

3.2 電動機目標能效限定值

在本標準實施一定年限后，允許電動機效率*低標準值。

3.3 電動機節能評價值

在標準規定的測試條件下，滿足節能認證要求的電動機效率應達到的*低標準值。

4 技術要求

4.1 基本要求

電動機的一般性能、安全性能、防爆性能以及噪聲和振動要求應分別符合相關標準。

4.2 電動機能效等級

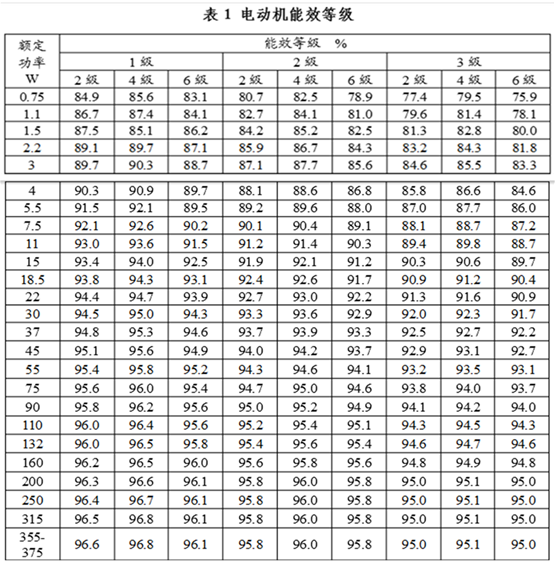

  電動機能效等級分為3級，其中1級能效*高。各等級電動機在額定輸出功率下的實測效率應不低于表1中的規定。其容差應符合GB/755-2008第12章的規定。

  表1中未列出額定功率值的電動機，其效率可用線性插值法確定。

4.3 電動機能效限定值

  電動機能效限定值在額定輸出功率的效率均不低于表1中3級的規定。

4.4 電動機目標能效限定值

  電動機目標能效限定值在額定輸出功率的效率應不低于表1中2級的規定。在表1中7.5-375KW的目標能效限定值在本標準實施之日4年后開始實施，7.5KW以下的目標能效限定值在本標準實施之日5年后開始實施，并替代表1中3級的規定。

4.5 電動機節能評價值

  電動機節能評價值在額定輸出功率的效率均應不低于表1中2級的規定。

5 試驗方法

 電動機效率應按GB/T 1032中的B---測量輸入輸出功率的損耗分析法測量。
